下からの地震

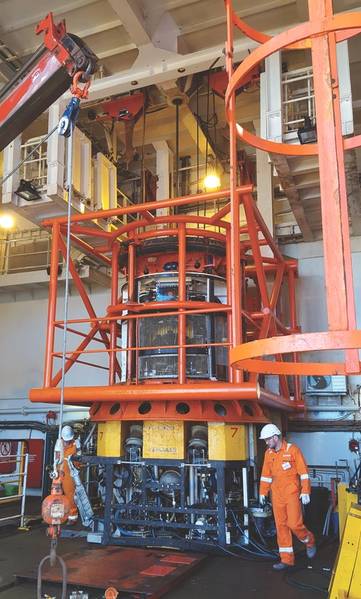

（SBGSの画像提供）

（SBGSの画像提供）

（SBGSの画像提供）

（SBGSの画像提供）

Previous Next

海底地形海洋地震とマンタOBN

オーシャンボトム地震（OBS）とオーシャンボトムノード（OBN）を用いた深海での海底に設置されたノードを使用した地震データの取得は、技術革新による大幅なコスト削減と近年急速に拡大しています。運用コンセプト。ブラジルのMarine Technology Reporterの特派員であるClaudio Paschoaは、一般的なOBS技術とブラジルのOBN事業に関するSeabed GeosolutionsのCEO Stephan Midenetと話しました。

海底地震探査（OBS）技術
OBSの技術は、第二次世界大戦の前から学術的な用途に使われてきました。石油産業によるこの技術の最初の使用は、1990年代後半にOBSユニットが展開され、シェットランド島西方の速度マッピングの改善のために長いオフセット屈折データを記録した。最初の商業的なOBS調査の1つは、メキシコ海岸のCanterel / SihilフィールドよりPemexのためのSeabird Explorationによって2003/4年に実施された。この調査に使用されたノード技術は、Statoil（最近Equinorに改名された）がSUMIC（SUbsea seisMIC）海底4コンポーネントケーブルシステムで実施した画期的な調査に続いて、ノルウェーで開発されました。

「長年にわたって、曳航されたストリーマーデータ、さらに広い方位角ストリーマーデータでのOBSデータの優れた品質は、石油・ガス業界で広く受け入れられています。 「第3世代」ノードの登場（軽量化と小型化、低コスト化、ノードの展開と回復率の向上）により、完全な方位角/長オフセットOBSデータの取得コストが大幅に削減されました。同時の情報源が同じように計算された場合、これらのコストはさらに低下します。評価と開発のための伝統的な役割ではなく、探査にOBSを適用することが出現するほどです」とミッドネット氏は述べています。

コスト削減に加えて、他の要因がこの進歩に貢献しています。優れた波面サンプリング能力 - 非常に長いオフセット、完全な方位サンプリングと低い信号対雑音比、海底プラットフォームおよび海底に沈積または設置された工学的構造物によって遮られた地域でのサンプリングに最小限の影響。また、基本的に重要なのは、OBS事業は環境負荷が比較的低いことが特徴です。また、最近の原油危機では、ストリーマを利用した地震探査プロジェクトに比べて、低コストであるため、深海水域におけるOBNプロジェクトの需要が増加したことにも留意すべきである。

「海底の低騒音環境に置かれた固定受信機、地震波源と海底受信機、4成分（4-C）センサのオフセットと方位角には制限がないため、より良い物理学が得られます地震データの品質は牽引されたストリーマで取得できるものよりも優れています」とミッドネット氏は述べています。 1950年代に初めて記述されたジオフォンとハイドロホンで得られた海底データは、元の海洋ブロードバンド取得技術であり、20年以上前に曳航ストリーマブロードバンド方式に先立って1980年代に広く使われました。ベクトル（ジオフォン）センサーとスカラー（ハイドロホン）センサーの組み合わせにより、海面のゴーストとして知られる海面からの下り反射が除去され、両方の低周波で広い周波数データが​​得られます。波形反転（FWI） - と高周波数 - 解像度を向上させるために必要です。

OBC対OBN
オーシャンボトムケーブル（OBC）とオーシャンボトムノード（OBN）の基本的な違いは、OBC終端、コネクタ、配電、データテレメトリーの技術的なダウンタイムの伝統的な原因が、ノードをバッテリ駆動4チャンネルフラッシュメモリ自律地震データ記録装置。配電およびデータテレメトリーの必要性を排除することにより、受信機間の間隔を完全に自由にすることができ、コネクタおよび終端の除去による信頼性の向上が可能になり、さらに多くの受信機ステーションを配備することが可能になる。これらの2つの要素は、OBCと比較してOBNの運用パフォーマンスを根本的に向上させ、OBSデータをより費用対効果の高いものにしました。

マンタOBN
「私たちの次世代海底ノード技術の開発の主な目的は、より高品質の地震データを提供しながら、業界でより広い採用を可能にする、より小型で低コストのノードを提供することでした」とMidenet氏は述べています。 「第3世代ノードの容量が小さくて軽量であるため、ノードのデプロイメントとリカバリが大幅に高速化されます。これは、同時に、同時ソースを使用して、所与の調査に必要なショット時間を50％以上短縮し、調査コストを大幅に削減できることを意味します。自動化によるノード処理効率のさらなる向上により、より多くのソースを使用することが可能になり、OBNが評価や評価目的や開発目的に使用されるまでのコストが削減されます。

ブラジルのOBN
歴史的に、OBNコストは狭い方位（NAZ）のストリーマ取得よりも高かったが、第3世代ノード、改良されたノード処理および配備/回復および同時ソースから生じるコスト効率の改善により、OBNコストは彼らはワイドアジマス（WAZ）曳航ストリーマーコストに非常に匹敵すると指摘しています。ブラジル海岸沿いのブラジル海域の開発に必要なデータ品質を提供するために必要な完全な方位角データを提供する独自のソリューションを提供しています」とミッドネット氏は述べています。 「3回のOBN調査がブラジルのオフショアで実施されており、これを書いた時点で5回目の調査が完了するまでに4回目が確定しています」2005年以来360件以上のOBN調査が世界中で行われています（出典：Rystad Energy Research and Analysis 、2018年6月）。

OBNの調査効率を改善し、コストを削減するために、世界中の多数の調査が同時発生源を使用して取得されています。これをオフショアに適用するためには、地震発生源の近接性や採用する代替エネルギー源に関する現在の環境問題の変化が必要」とミデネット氏は述べている。 「最近、この分野でいくつかの有望な開発が行われていますが、これらは操作上の実績から遠く離れているため、環境への配慮ができなければ、OBNのコストを削減し、 2018年の同等の操業のコストは、5年前の約40-45％です。私たちは、2019年以降の将来のプロジェクトに対する継続的な需要を見ています。ブラジルのクライアントからの最初の話は、当社が取得したOBNデータの品質が優れていることです。ブラジル国内で最も困難な気象条件で運転していた乗組員の運転実績についても、非常に肯定的だった」と語った。

OBN自動化
Seabed Geosolutionsは、HSEの被ばくを低減し、運用パフォーマンスと地球物理学的データ品質の両方を向上させるため、操業のすべての分野における自動化レベルを継続的に向上させています。 「SpiceRackと呼ばれる自律型OBNシステムの開発についてパートナーと協力してきました。 2017年に実施された20台の車両テストの結果は、ヒューストンの2017年SEG年次総会で発表されました。浅い水と深い水の両方の運用モデルは、同じ技術と方法論を利用しているため、浅水試験を成功裏に完了した直後にこの技術の深水テストを実施できると予想しています。

NOAWテクノロジー
Node-On-A-Wire（NOAW）は、700-1,000m未満の水深にノードを配置するための自動化された技術です。歴史的には、このような水深では、25m / 50mの高密度受信機間隔を持つOBC技術が採用されました。 Seabed GeosolutionsのNOAWシステムは、HSEの暴露とリスクを最小限に抑えながら、そのような高密度レシーバ構成を迅速に展開するように設計されています。 「これは、適切に装備された機会に数日で取り付けることができる完全にコンテナ化されたシステムであり、動員/解散のコストを削減します。このような密集した受信者のOBC調査が過去に取得されたブラジルの潜在的なアプリケーションについては、遠隔操作車両（ROV）配備ノードで達成できる相対的な効率は、特に4D調査のための要求が厳しい状況では、

ブラジルでは、石油とガスのリバイバルが継続的に行われており、特に海上貯水池の増加や原油貯蔵量の増加や石油価格の高騰などにより、長いブラジル沿海地方の地震探査が増加する。 Petrobrasのナショナルオペレーターは、塩分の貯留層からほぼ全面的に開発された成熟したCampos Basinの塩分前の部分で、地震データを再取得するためにすでに投資しています。 Petrobrasや他の主要な企業も、リベラ、Carcará、Sapinhoáなどの主要な深水貯留層を開発しています。OBN技術は、貯水池評価、探査、微生物生産開発の両方に使用できます。

Seaged Geosolutionsは、Fugro（60％）とCGG（40％）の合弁会社として2013年に設立されました.Figroの海底ノードの専門知識をCGGの海底ケーブル、ノード、オランダのLeidschendamに本社を置き、ヒューストン、ドバイ、マッシー、クアラルンプールにオフィスを構えているSeabed Geosolutionsは、2005年以来3万8,000 km2を超える3D海底地震データを取得しています。
